Miniklemme
Vorteile
- Mehrleiteranschluss max. 2 x 1 mm²
- Einsatztemperatur -55 °C bis +120 °C
- Äußerst robust
- Millionenfach bewährt
- Für Boden- und Schienenmontage
- Brückbar
- Aufsteckbare Markierer
Beschreibung
Ex e I/II-Miniklemme:
Die Miniklemme ermöglicht die Verbindung von Leitern im explosionsgefährdeten Bereich. Zum Schutz vor mechanischer Beschädigung, Berührung, Staub und Feuchtigkeit müssen Ex-Klemmen in Gehäuse der Kennzeichnung „Erhöhte Sicherheit e“ eingebaut werden.
BARTEC Miniklemmen werden als 2- und 3-polige Klemmen geliefert und lassen sich beliebig zu Klemmenleisten aneinanderreihen. Die Luft- und Kriechstrecken sind so bemessen, dass die Klemmen direkt auf metallischer Unterlage montiert werden können. Jeder einzelne Klemmenpol wird mittels aufsteckbarem Markierer mit Zahlen oder Symbolen gekennzeichnet. Zur Bildung von Abzweigungen stehen 2- und 3-polige Einlegebrücken zur Verfügung.

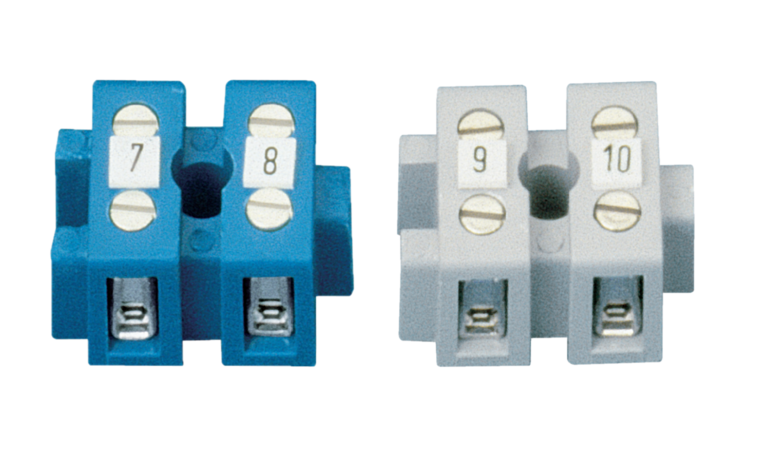

Ex I/II-Miniklemme für eigensichere Stromkreise:
Die Bauart der blauen Miniklemme entspricht der Bauart der Ex e I/II-Miniklemme und ist wie diese geprüft.
Technische Daten
| Werkstoff | Isolierkörper: Thermoplast |
|---|---|
| Kontaktmaterial | Klemmkörper: Cu-Legierung |
| Befestigung | BARTEC-Tragschiene oder auf dem Gehäuseboden Rastermaß: 11 mm |
| Gewicht | 2-polig: 13 g 3-polig: 19 g |
| Spannung | max. 440 V bei UL (CSA: 300 V) |
| Strom | max. 23 A bei UL (CSA: 16 A) |
| Anschluss | 2,5 mm² (ein-, fein- und mehrdrähtig) (UL: AWG 24 - 14) |
